THÔNG SỐ LẮP ĐẶT & CẤU HÌNH HỆ THỐNG
Hiệu suất
> 85%
Bảo trì
24/7
Giám sát
Online
Bảo hành
5–10 năm
1
1. QUY TRÌNH KHẢO SÁT
- Tiếp nhận yêu cầu
- Khảo sát thực tế & đo đạc
- Phân tích dữ liệu & đề xuất giải pháp
- Báo giá & hiệu quả đầu tư
- Ký kết & triển khai
2
2. CẤU HÌNH HỆ THỐNG MẪU
- Hệ thống hòa lưới (Grid-tie)
- Công suất: 500 kWp
- Sản lượng: ~650.000 kWh/năm
- Tỷ suất hiệu suất: > 85%
- Tuổi thọ tấm pin: 25+ năm
3

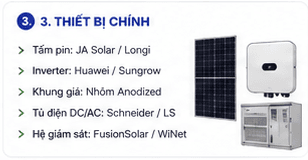

3. THIẾT BỊ CHÍNH
- Tấm pin: JA Solar / Longi (Tier 1)
- Inverter: Huawei / Sungrow
- Tủ điện AC/DC: Schneider / LS
4

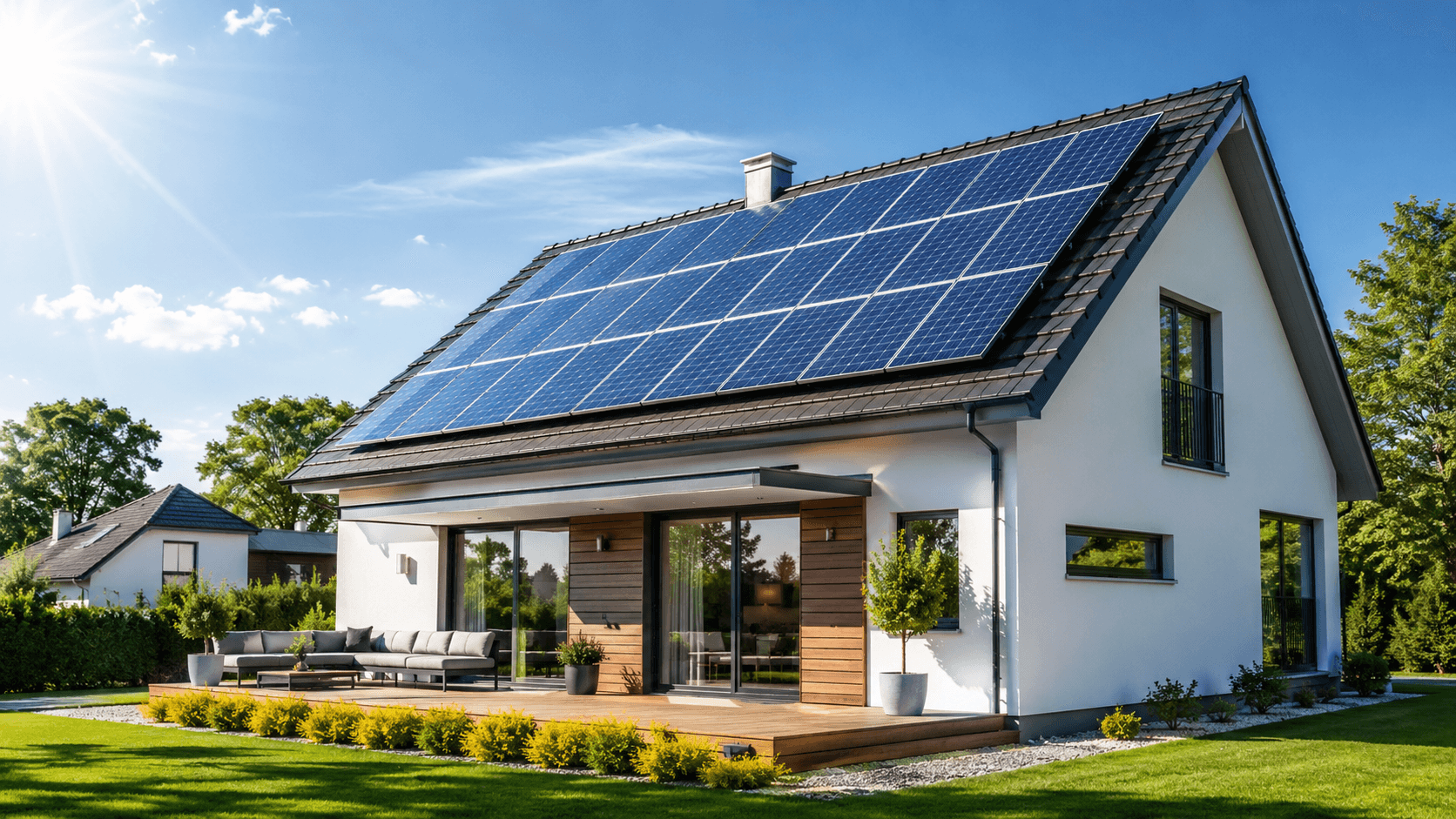

4. YÊU CẦU DIỆN TÍCH MÁI
- Diện tích khả dụng: ~3.200 m²
- Độ dốc mái: 5° – 15°
- Kết cấu: Mái tôn / bê tông
5

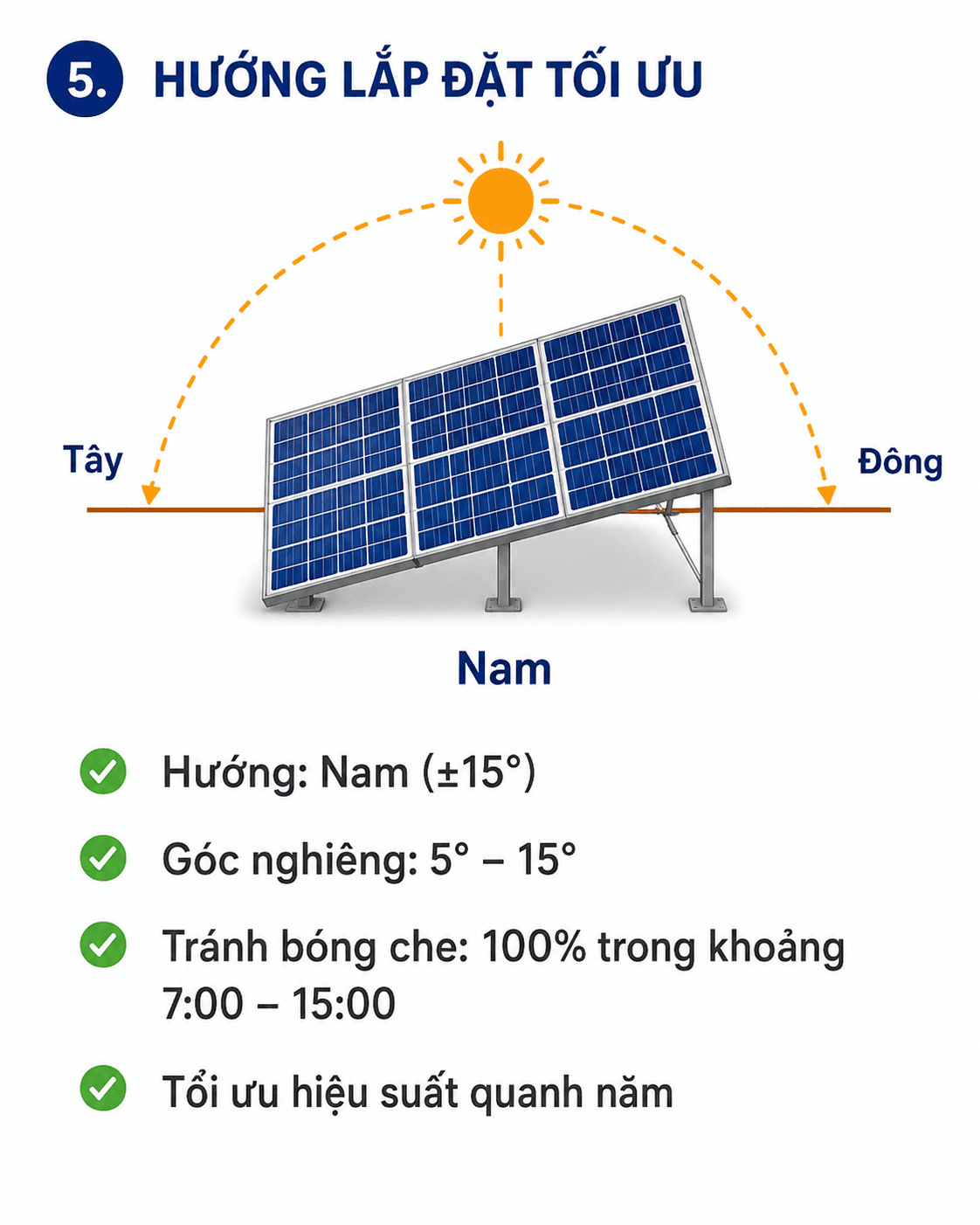

5. HƯỚNG LẮP ĐẶT TỐI ƯU
- Hướng Nam (Bắc bán cầu)
- Góc nghiêng tối ưu theo vĩ độ
- Tránh bóng che từ công trình lân cận
6

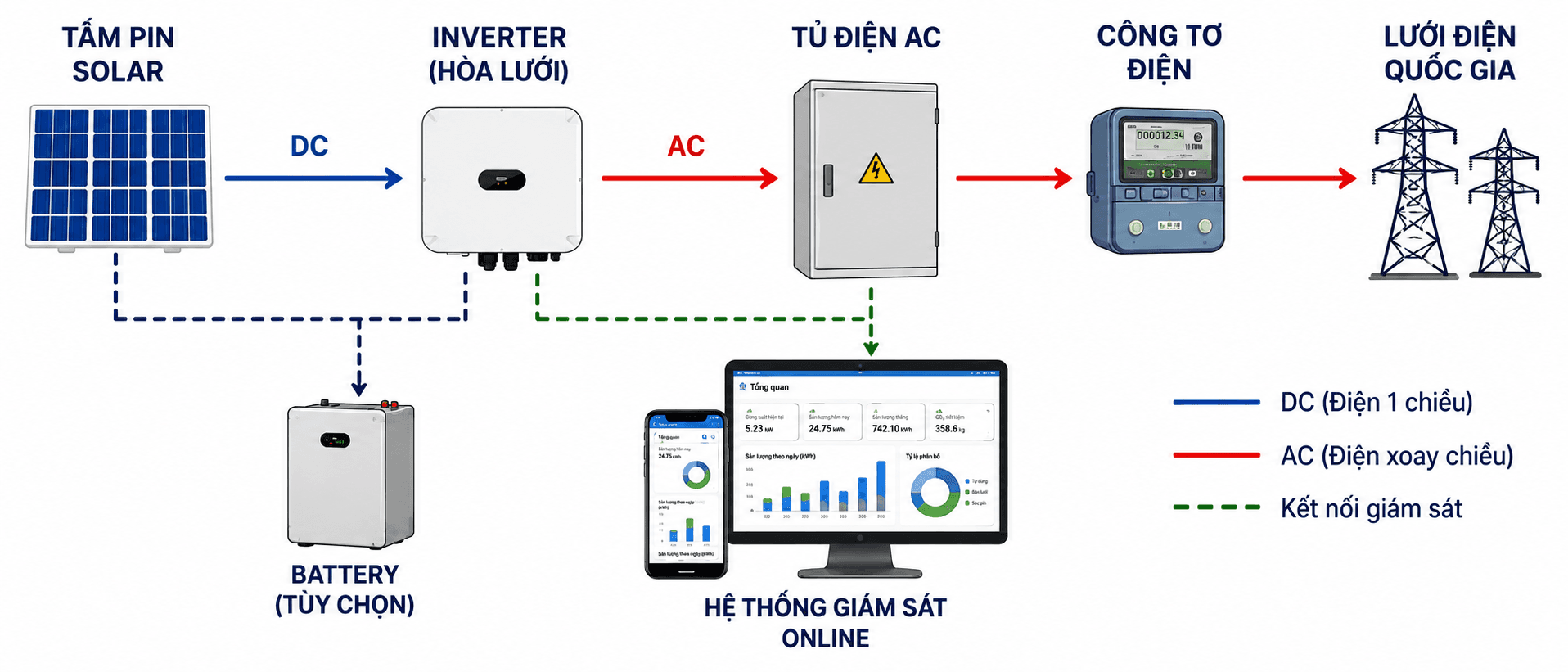

6. SƠ ĐỒ ĐẤU NỐI
7
7. TIÊU CHUẨN AN TOÀN
- IEC 61215 / IEC 61730
- TCVN về hệ thống điện mặt trời
- Quy trình an toàn khi thi công

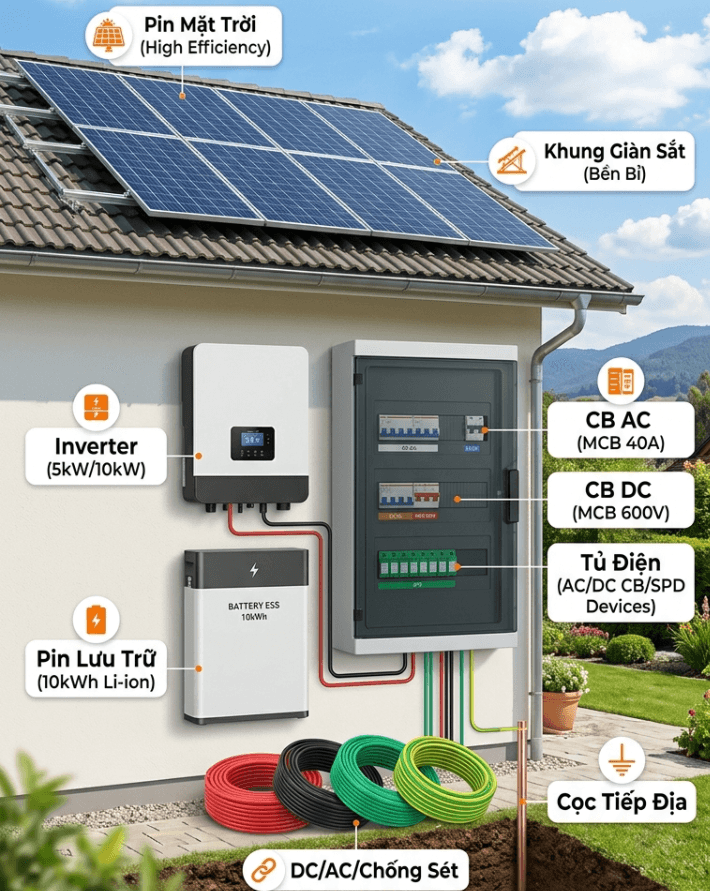

BẢNG THÔNG SỐ KỸ THUẬT THAM KHẢO
| Hạng mục | Thông số đề xuất | Ghi chú |
|---|---|---|
| Tấm pin | >500Wp với hiệu suất >20% | Giá thị trường |
| Inverter | On-grid/ Hybrid/ Off-grid | IP65 trở lên |
| Pin lưu trữ | Tương thích với Inverter | Có bảo hiểm cháy nổ |
| Khung giá đỡ | Nhôm định hình | Nhẹ, bền, dễ lắp |
| CB DC/AC/SPD | 400–1500VDC | Bảo vệ quá tải, thiết bị |
| Hạng mục | Thông số đề xuất | Ghi chú |
|---|---|---|
| Tủ điện AC/DC/ATS | Chuẩn IP65 | Bảo vệ ngoài trời |
| Hệ thống tiếp địa | Điện trở ≤ 4 Ohm | An toàn chống sét |
| Cáp DC/AC | Tiêu chuẩn TCVN | 1-3 phase |
| Giám sát | Web + Mobile app | Cảnh báo realtime |
| Bảo hành | 5–10 năm thiết bị | Theo nhà sản xuất |
GIẢI PHÁP TỐI ƯU – HIỆU QUẢ CAO
Thiết kế phù hợp mái, tối đa hóa sản lượng điện.
THI CÔNG CHUYÊN NGHIỆP
Đội ngũ kỹ sư, thợ có chứng chỉ hành nghề.
VẬN HÀNH BỀN VỮNG
Giám sát online, bảo trì định kỳ.
ĐỒNG HÀNH DÀI LÂU
Bảo hành thiết bị 5–10 năm, hỗ trợ trọn đời.
